Mô phỏng mạch điều khiển thiết bị kiểm định mb8000

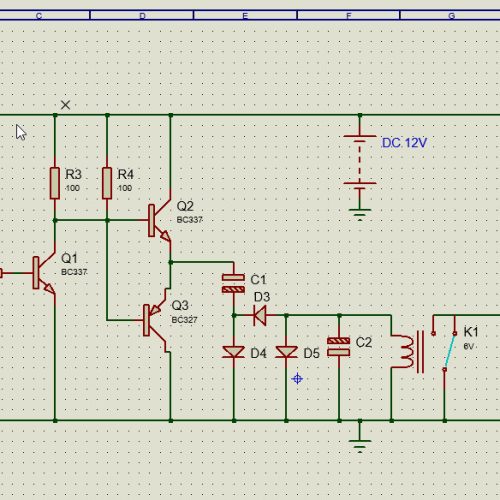

Mạch điều khiển từ CPU đưa tín hiệu vào chân 12 13 của IC U2 CD4093BCN NAND xuất ra tại chân 3 6 điện áp kích vào chân B của Q1 thông qua điện trở R2.

Thông qua Q1 Q2 Q3 nạp điện cho tụ C1. Kết hợp các diot D3 D4 D3 và C2 tạo ra điện áp âm 6v (âm so với mass).
Điện áp này kích role K1 và đóng tiếp điểm lại để điều khiển các thiết bị phía sau mạch động lực.



Mạch được phát thảo và mô phỏng lại trên phần mềm Proteus 8 Professional
