Phần mềm lập trình PLC LS: XG5000
XG5000 là phần mềm chuyên dụng được hãng LS Electric phát triển để lập trình cho các dòng PLC thế hệ mới của hãng, tiêu biểu là dòng XGT (XGK, XGI, XGR) và đặc biệt là dòng XGB (như các model XBC, XEC).
Đây là công cụ mạnh mẽ hỗ trợ toàn diện từ giai đoạn thiết kế, lập trình, mô phỏng cho đến vận hành và bảo trì hệ thống.
Các đặc điểm nổi bật của XG5000
-
Hỗ trợ đa dạng ngôn ngữ lập trình: Tuân thủ tiêu chuẩn quốc tế IEC 61131-3, cho phép lập trình bằng:
-
LD (Ladder Diagram): Ngôn ngữ hình thang phổ biến nhất.
-
SFC (Sequential Function Chart): Phù hợp cho các quy trình tuần tự.
-
ST (Structured Text): Ngôn ngữ cấu trúc mạnh mẽ cho các thuật toán phức tạp.
-
-
Môi trường mô phỏng (Simulation): Cho phép bạn kiểm tra và chạy thử chương trình trên máy tính mà không cần kết nối trực tiếp với phần cứng PLC thực tế.
-
Giao diện trực quan: Hỗ trợ cấu hình phần cứng, quản lý biến (Variable Management) và theo dõi trạng thái thiết bị theo thời gian thực (Monitoring).
-
Công cụ chẩn đoán: Cung cấp khả năng theo dõi lỗi, giám sát các vùng nhớ và cấu hình truyền thông (RS-232, RS-485, Ethernet, v.v.).
Các bước cơ bản để bắt đầu với XG5000
-
Cài đặt: Tải phần mềm từ trang chủ của LS Electric XG5000 Software. Đảm bảo máy tính của bạn đáp ứng cấu hình hệ điều hành Windows hiện hành.
-
Tạo dự án mới: * Chọn đúng dòng PLC (ví dụ: XGB) và CPU tương ứng.
-
Chọn ngôn ngữ lập trình (thường là Ladder).
-
-
Cấu hình phần cứng (I/O Parameter): Khai báo các module mở rộng bạn đang gắn kèm với CPU để phần mềm nhận diện đúng địa chỉ I/O.
-

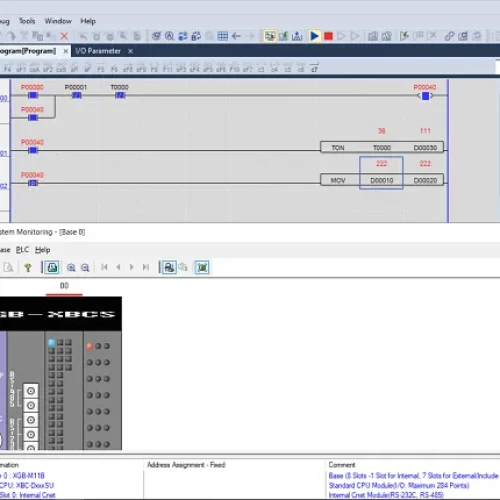

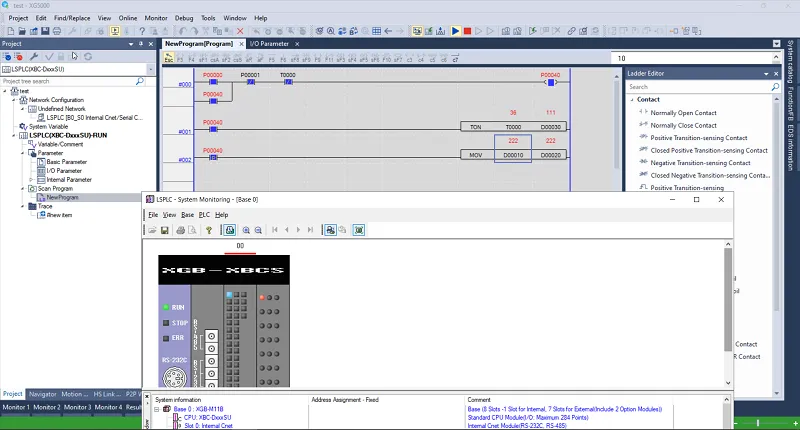

Viết chương trình: Sử dụng các thanh công cụ để kéo thả các tiếp điểm, cuộn dây, khối hàm (Function Block) và lệnh logic.
-
Kết nối và Nạp chương trình: * Sử dụng cáp USB, Ethernet hoặc RS-232 để kết nối PC với PLC.
-
Chọn “Write” để nạp chương trình vào PLC sau khi đã kiểm tra lỗi (Compile).
-
Lưu ý quan trọng
-
Tương thích: XG5000 chủ yếu tập trung cho dòng PLC XGB và XGT. Nếu bạn làm việc với các dòng PLC đời cũ của LS (như dòng Master-K), bạn có thể cần sử dụng phần mềm GMWIN hoặc KGLWIN.
-
Tài liệu: Bạn nên tải kèm User Manual của dòng PLC đang dùng. Tài liệu này chứa danh sách các tập lệnh (Instruction Set) và sơ đồ đấu nối rất chi tiết.
Bạn có đang gặp khó khăn cụ thể nào trong quá trình cài đặt hay lập trình với phần mềm XG5000 không?
