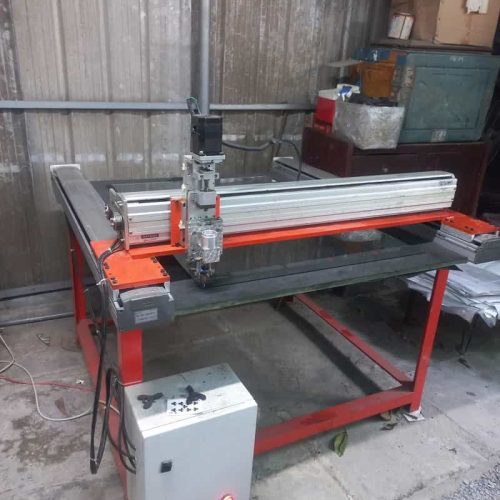

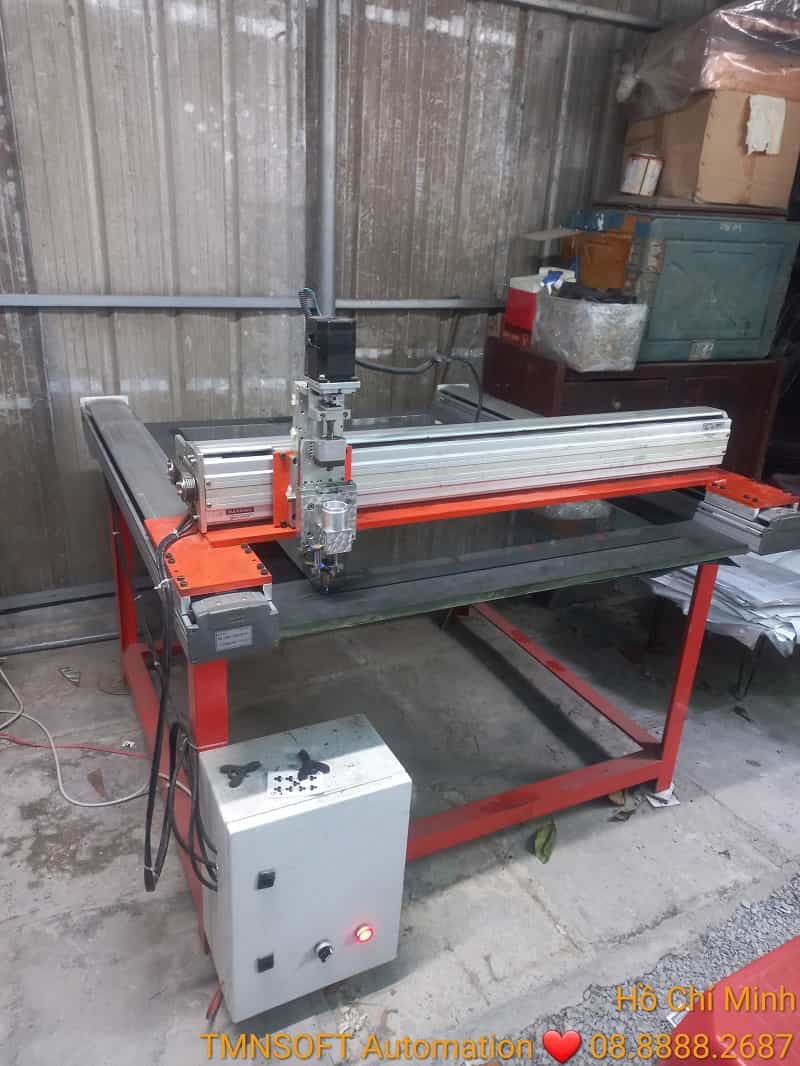

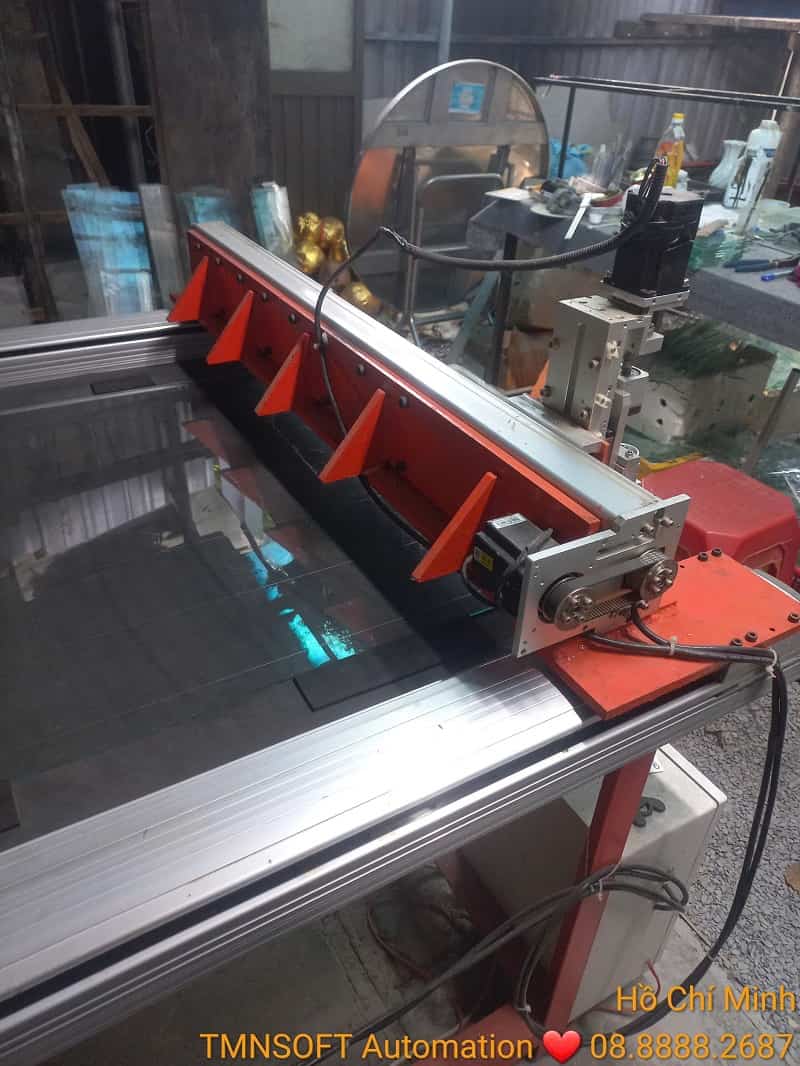

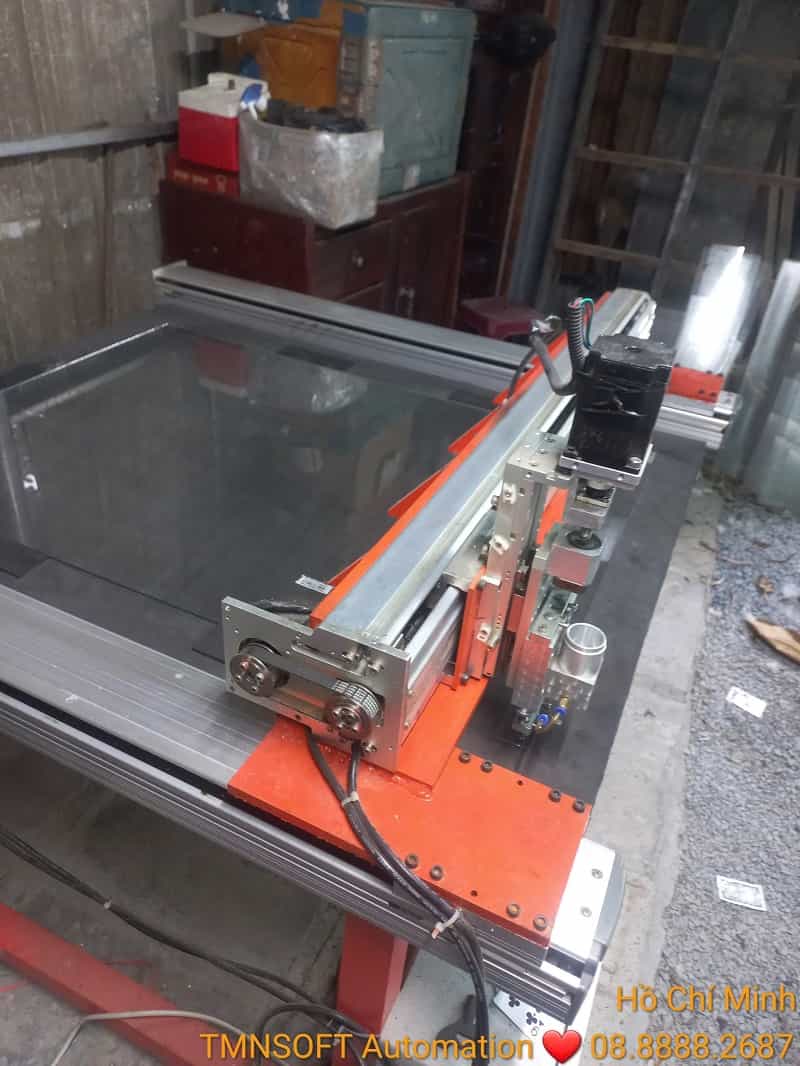

Sửa chữa máy cnc 3 trục dùng nc studio v5

Việc sửa chữa máy CNC 3 trục sử dụng phần mềm điều khiển NC Studio V5 đòi hỏi sự kết hợp giữa kiểm tra phần cứng (máy cơ khí, điện điều khiển) và cấu hình phần mềm.

Dưới đây là các bước kiểm tra và khắc phục những lỗi phổ biến nhất:

1. Các lỗi thường gặp liên quan đến Kết nối

Đây là vấn đề phổ biến nhất đối với card NC Studio (thường là card PCI màu xanh).

Lỗi “Card not found” hoặc “NcStudio initialization failed”:
- Kiểm tra: Vệ sinh chân cắm card PCI trên máy tính bằng cồn hoặc gôm tẩy. Thử chuyển sang khe cắm PCI khác.
- Driver: Đảm bảo driver đã được cài đặt đúng. Trong Device Manager, card phải xuất hiện tại mục “Zhazu Control” hoặc tương tự mà không có dấu chấm than vàng.
Cáp tín hiệu (Dây 15 chân): Kiểm tra các đầu cắm giữa card máy tính và hộp điện CNC. Dây lỏng hoặc đứt ngầm sẽ gây mất tín hiệu điều khiển hoặc nhiễu.

2. Kiểm tra Hệ thống Điện và Động cơ (Trục X, Y, Z)

Nếu phần mềm vẫn nhận lệnh nhưng máy không di chuyển hoặc di chuyển sai:

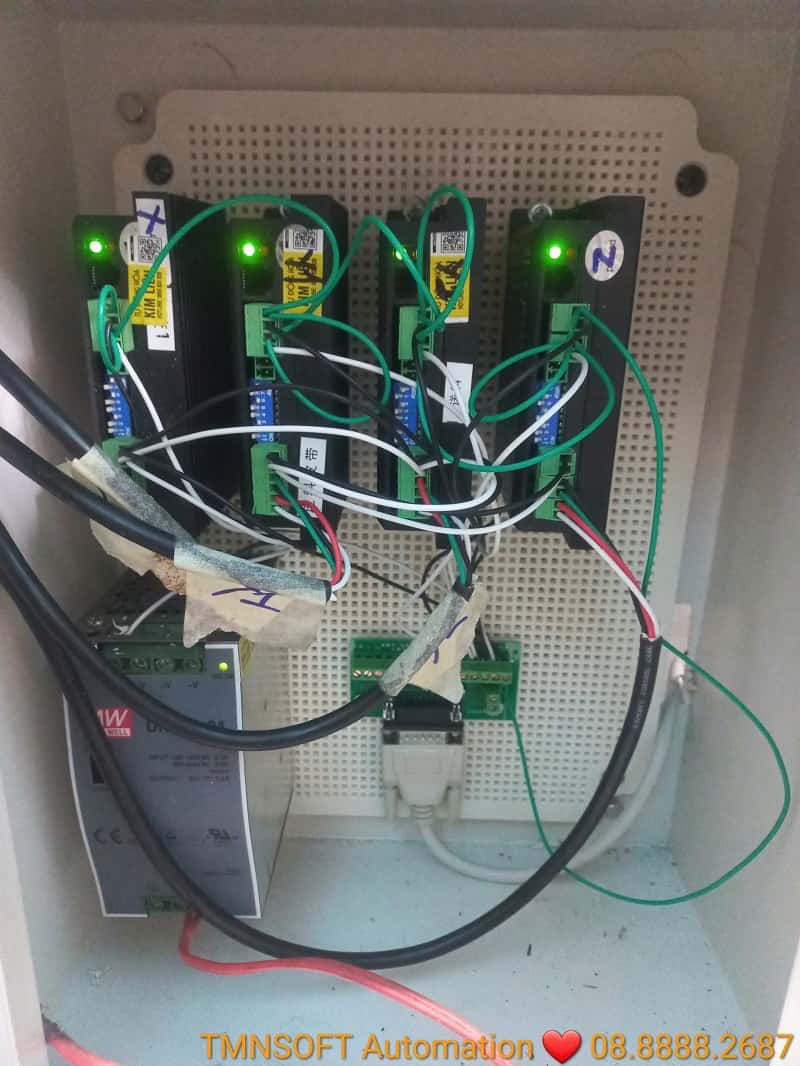

Kiểm tra Driver (Bộ điều khiển động cơ): Xem đèn báo trên Driver (Leadshine, v.v.).
- Đèn xanh: Bình thường.
- Đèn đỏ: Đang báo lỗi (quá tải, quá áp hoặc mất pha).

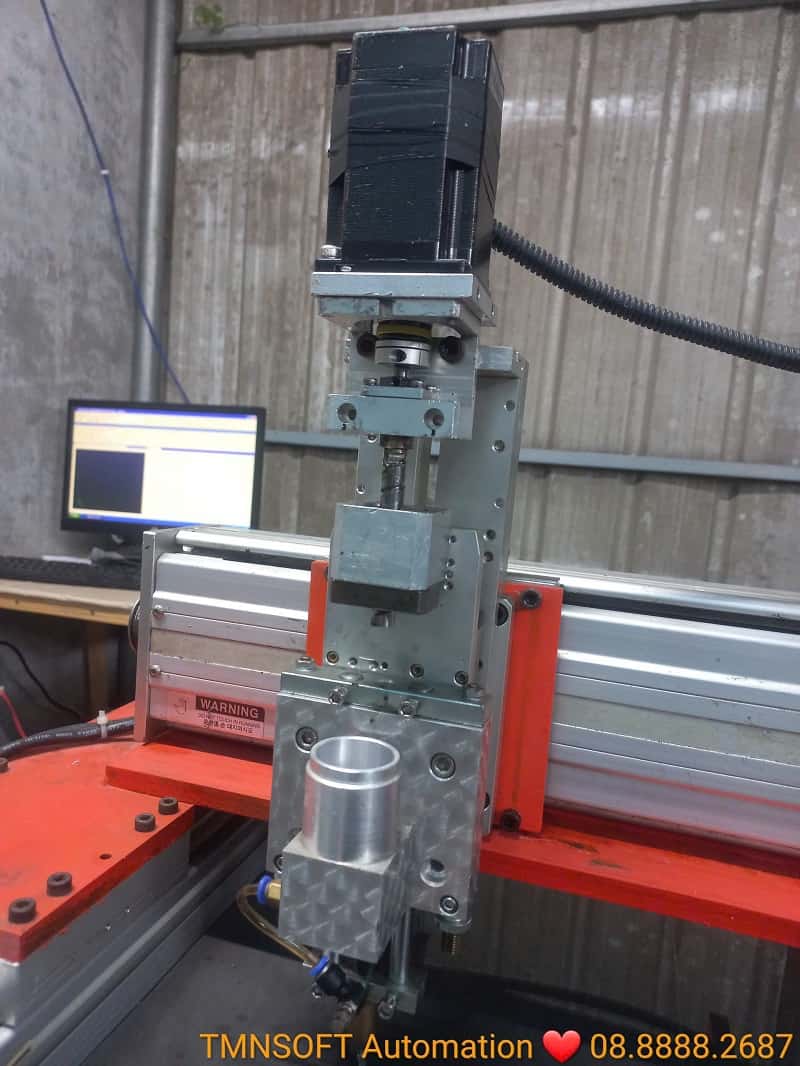

Kiểm tra Động cơ Bước (Stepper) hoặc Servo: Nếu một trục không chạy, hãy thử tráo đổi Driver của trục đó với trục đang hoạt động bình thường để xác định lỗi do Driver hay do Động cơ.
Nguồn tổng (Switching Power Supply): Kiểm tra nguồn DC (thường là 24V, 36V hoặc 48V) cấp cho các bộ Driver.

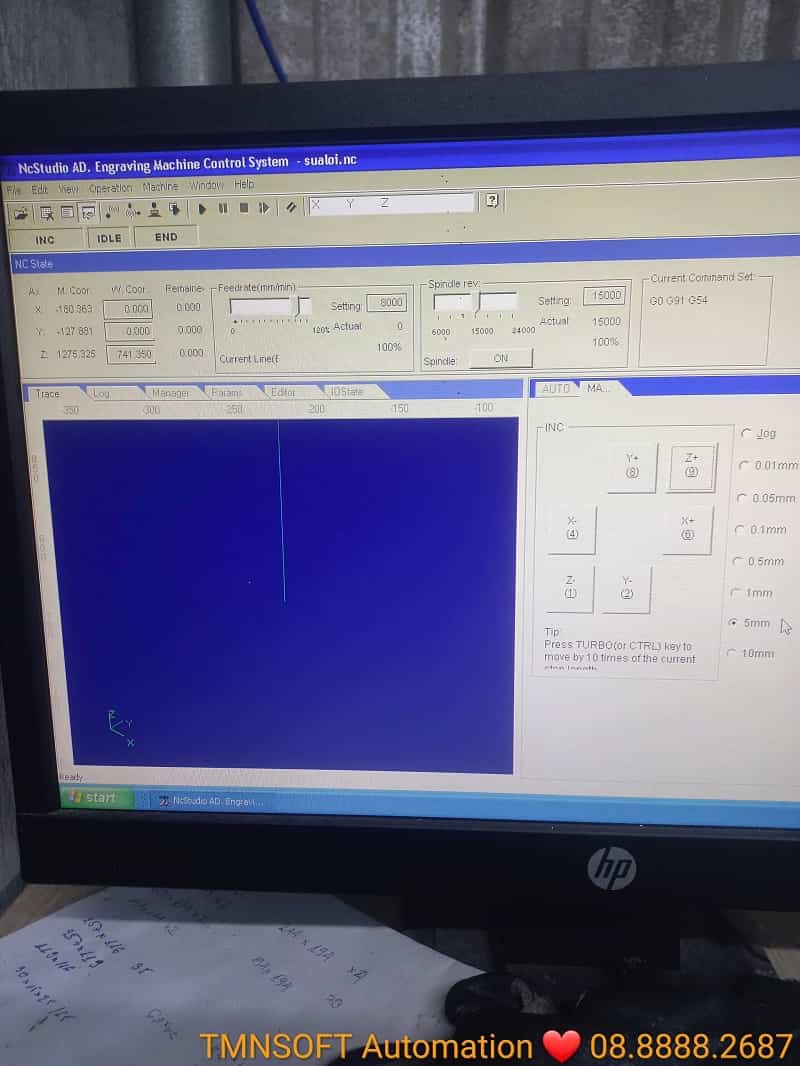

3. Lỗi Cấu hình trên Phần mềm NC Studio V5

Khi máy chạy sai kích thước hoặc sai hướng, bạn cần chỉnh lại trong mục Manufacturer Parameters (Mật khẩu mặc định thường là ncstudio).

Thông số	Cách khắc phục
Steps Per mm	Nếu cắt ra kích thước không chuẩn (ví dụ yêu cầu 100mm nhưng chỉ ra 98mm), cần tính toán lại tỷ lệ xung.
Direction	Nếu trục chạy ngược hướng, hãy đổi giá trị từ `1` thành `-1` (hoặc ngược lại) trong mục Direction.
Feedrate	Giới hạn tốc độ di chuyển tối đa để tránh mất bước (thường để dưới 4000-6000mm/min tùy máy).

4. Lỗi Trục Spindle (Động cơ chính)

Spindle không quay: Kiểm tra biến tần (Inverter). Xem biến tần có báo lỗi (OC, OV, OH) hay không.
Cài đặt lệnh từ NC Studio: Đảm bảo dây tín hiệu S0-S10V từ card điều khiển đến biến tần không bị đứt. Nếu Spindle chỉ quay tay được mà không lệnh được từ máy tính, hãy kiểm tra relay trên board đệm.

5. Quy trình Sửa chữa Đề xuất

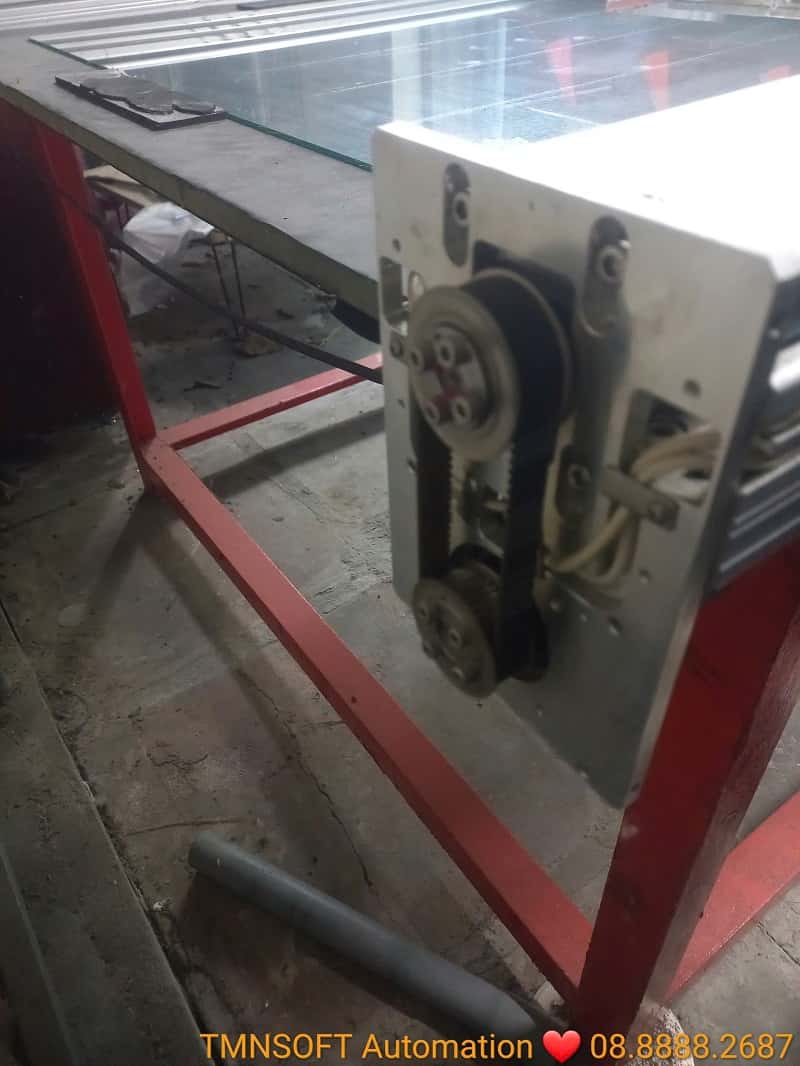

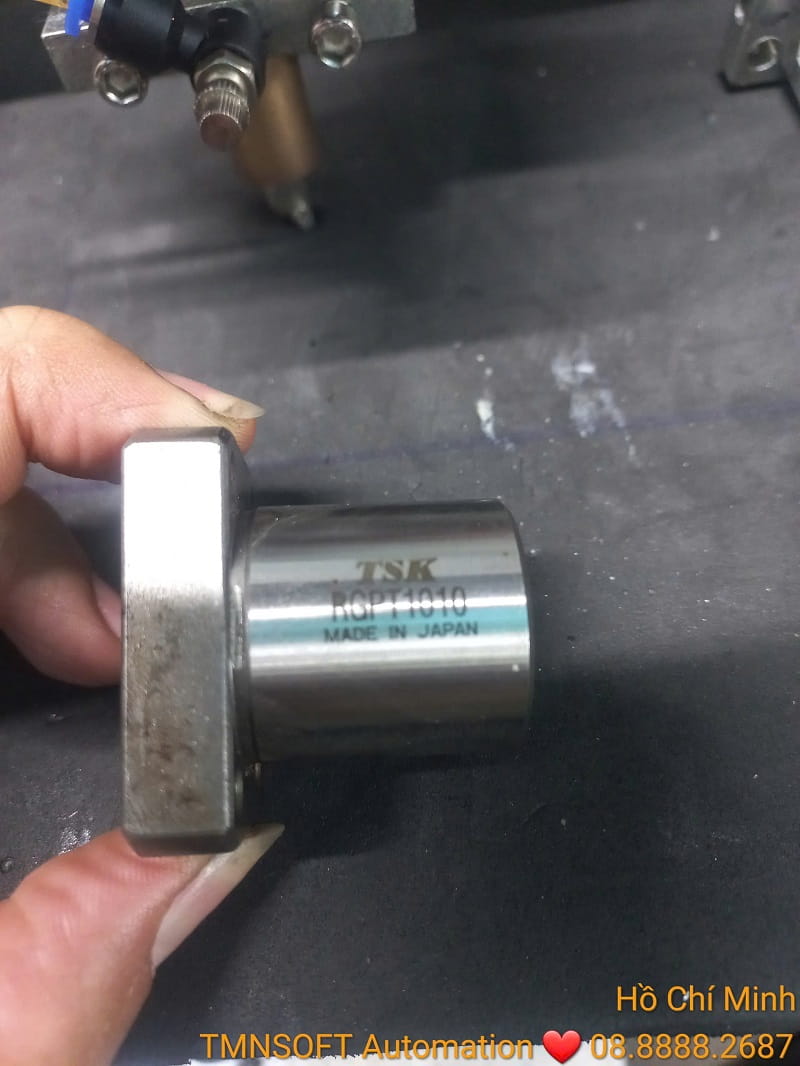

Vệ sinh cơ khí: Kiểm tra thanh ray, con trượt, vít me có bị kẹt rác, phôi gỗ/kim loại không. Tra dầu mỡ định kỳ.
Kiểm tra nút E-Stop: Đôi khi máy không chạy đơn giản vì nút dừng khẩn cấp đang bị nhấn hoặc dây công tắc hành trình bị chạm.
Cài đặt lại phần mềm: Nếu phần mềm bị lỗi file hệ thống, hãy gỡ bỏ và cài đặt lại bản NC Studio V5.5.60 hoặc V5.4.49 ổn định.
