Hướng dẫn tải về cài đặt và setup Ncstudio v5

Các tiêu đề chính

Việc cài đặt và thiết lập Ncstudio V5 đòi hỏi sự chính xác giữa phần cứng (card PCI) và phần mềm để máy CNC hoạt động ổn định. Dưới đây là hướng dẫn chi tiết dành cho bạn:

1. Chuẩn bị phần cứng và hệ điều hành

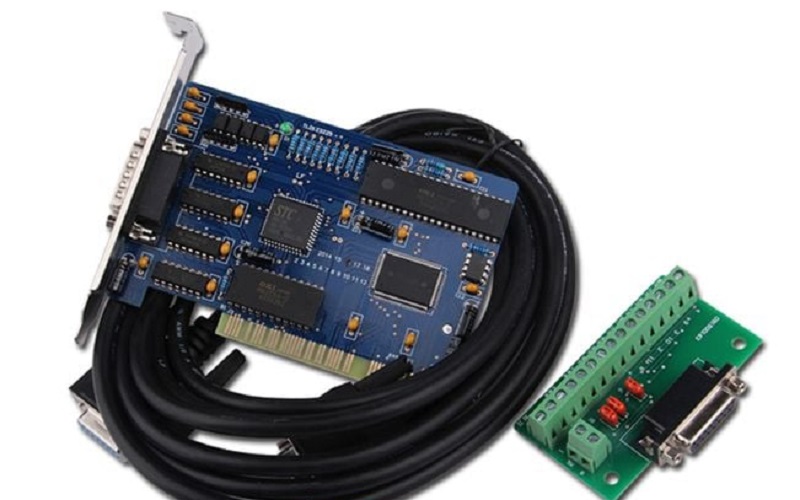

  • Card điều khiển: Cắm card Ncstudio V5 vào khe PCI trên mainboard máy tính (đảm bảo máy tính đã tắt nguồn).

  • Hệ điều hành: Ncstudio V5 tương thích tốt nhất với Windows XP hoặc Windows 7 (32-bit). Các bản Windows 64-bit hoặc đời cao hơn thường gặp lỗi driver.

2. Các bước cài đặt phần mềm

  1. Tải bộ cài: Bạn có thể tìm các bản ổn định như V5.4.49 hoặc V5.5.60.

  2. Chạy file setup: Giải nén và chạy file .exe (thường là NcStudio.exe hoặc Setup.exe).

  3. Quá trình cài đặt:

    • Nhấn Next cho đến khi hoàn tất.

    • Phần mềm sẽ yêu cầu cài đặt Driver cho card PCI, hãy chọn Install hoặc Continue Anyway nếu Windows đưa ra cảnh báo.

  4. Khởi động lại: Sau khi cài xong, hãy khởi động lại máy tính để hệ thống nhận diện card và driver hoàn toàn.

3. Thiết lập tham số (Setup Parameters)

Đây là bước quan trọng nhất để máy chạy đúng kích thước và tốc độ. Bạn vào menu Operation -> Set Parameter (Mật khẩu mặc định thường là ncstudio).

A. Tham số hệ thống (Machine Parameters)

Tham số Ý nghĩa Cách tính/Lưu ý
Pulse Equivalent Độ phân giải xung Thường tính bằng công thức: Step x Microstep / Pitch. Ví dụ: 0.003125 hoặc 0.00625.
Work Range Hành trình làm việc Nhập kích thước tối đa của trục X, Y, Z (Ví dụ: 1300 x 2500 x 150).
Max Speed Tốc độ tối đa Giới hạn tốc độ để tránh mất bước (Thường để 5000 – 8000 mm/min).

B. Thiết lập chiều quay và vị trí

  • Motor Direction: Nếu trục di chuyển ngược hướng, bạn vào phần cấu hình để đảo ngược bit (thường đổi từ 0 sang 1 hoặc ngược lại).

  • Feedrate: Tốc độ không tải và tốc độ gia công mặc định.

4. Quy trình vận hành cơ bản

  1. Về gốc máy (All Axes to Mechanical Origin): Luôn thực hiện bước này khi mới bật máy để xác định tọa độ cứng.

  2. Lấy gốc phôi (Zero Point): Di chuyển dao đến điểm cần gia công và nhấn Set Work Zero cho các trục.

  3. Nạp File: Nhấn File -> Open and Load để chọn file G-code (thường có đuôi .nc hoặc .txt).

  4. Mô phỏng & Chạy: Nhấn Simulation để kiểm tra đường chạy trên màn hình trước khi nhấn F9 (Start) để gia công thực tế.

Một số lưu ý kỹ thuật:

  • Lỗi “Card not found”: Kiểm tra lại khe cắm PCI hoặc driver trong Device Manager.

  • Chống nhiễu: Vì Ncstudio V5 dùng tín hiệu analog qua dây cáp DB15, hãy đảm bảo dây nối từ máy tính ra tủ điện được bọc kim chống nhiễu tốt để tránh lỗi mất bước.

Với chuyên môn về điện tự động hóa của mình, bạn sẽ thấy việc tinh chỉnh các thông số xung (Pulse) trong Ncstudio khá tương đồng với việc cấu hình Driver cho Servo hoặc Stepper motor.

Download phần mềm Ncstudio V5.56 English
