Triac là gì? Cấu tạo và Nguyên lý hoạt động của Triac

Triac (Triode for Alternating Current) là một loại linh kiện bán dẫn thuộc nhóm thyristor, được sử dụng rộng rãi trong các ứng dụng điều khiển dòng điện xoay chiều (AC). Triac có khả năng dẫn điện ở cả hai chiều của dòng điện AC khi được kích hoạt bằng một tín hiệu điều khiển tại cực Gate. Điều này khác với SCR (Silicon Controlled Rectifier), chỉ dẫn điện trong một chiều.

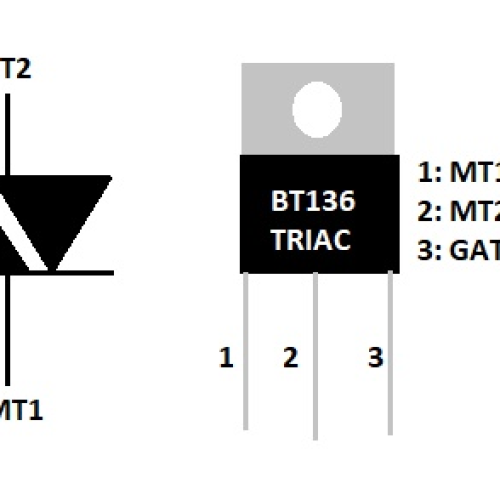

Cấu tạo của Triac

Triac được cấu tạo từ ba cực chính:

1. Anode 1 (MT1 hoặc A1): Cực anode thứ nhất.
2. Anode 2 (MT2 hoặc A2): Cực anode thứ hai.
3. Gate (G): Cực điều khiển.

Nguyên lý hoạt động của Triac

Triac hoạt động bằng cách sử dụng tín hiệu điều khiển tại cực Gate để bật hoặc tắt dòng điện giữa hai cực Anode (MT1 và MT2). Khi có một tín hiệu điều khiển đủ lớn tại cực Gate, Triac sẽ chuyển sang trạng thái dẫn và cho phép dòng điện chạy qua cả hai chiều (MT1 đến MT2 hoặc MT2 đến MT1). Một khi Triac đã được kích hoạt, nó sẽ tiếp tục dẫn điện cho đến khi dòng điện qua nó giảm xuống dưới một giá trị nhất định gọi là dòng điện giữ (holding current).

Ứng dụng của Triac

Triac được ứng dụng rộng rãi trong các thiết bị và hệ thống điều khiển dòng điện AC nhờ vào khả năng điều khiển hiệu quả và linh hoạt. Một số ứng dụng chính của Triac bao gồm:

1. Điều chỉnh độ sáng đèn:
   • Triac được sử dụng trong các mạch điều chỉnh độ sáng của đèn sợi đốt và đèn halogen, cho phép điều chỉnh độ sáng mượt mà và liên tục.
2. Điều khiển tốc độ động cơ:
   • Triac được sử dụng để điều khiển tốc độ của động cơ AC trong các thiết bị như quạt, máy giặt, và máy khoan điện.
3. Điều chỉnh nhiệt độ:
   • Triac được sử dụng trong các mạch điều chỉnh nhiệt độ của máy sưởi, bếp điện, và các thiết bị gia nhiệt khác.
4. Điều khiển tải AC:
   • Triac được sử dụng trong các mạch điều khiển tải AC, chẳng hạn như trong các hệ thống điều khiển tự động và các thiết bị công nghiệp.
5. Bộ điều khiển pha:
   • Triac được sử dụng trong các bộ điều khiển pha để điều chỉnh công suất đầu ra của các tải AC, chẳng hạn như trong các mạch chỉnh lưu điều khiển pha.

Triac là một linh kiện quan trọng trong các ứng dụng điện tử công suất và điều khiển dòng điện AC, giúp tối ưu hóa hiệu suất và tăng tính linh hoạt trong việc điều khiển và quản lý các thiết bị và hệ thống điện.
