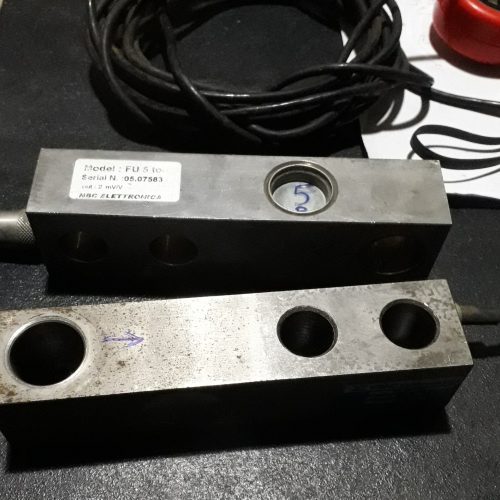

LOADCELL TMNSOFT

Loadcell – cảm biến cân

Menu

1. Loadcell là gì?

Cảm biến cân nặng loadcell là cảm biến có thể chuyển đổi một lực, trọng lượng thành một tín hiệu điện. Giá trị tác dụng tỉ lệ với sự thay đổi điện trở cảm ứng trong cầu điện trở, do đó trả về tín hiệu điện áp tỉ lệ. Loadcell điện trở làm việc dựa vào nguyên lý áp lực – trở kháng. Khi một tải trọng, một lực tác động lên cảm biến sẽ làm trở kháng thay đổi. Sự thay đổi trở kháng này dẫn đến dự thay đổi điện áp đầu ra khi điện áp đầu vào được cấp.

Cảm biến loadcell được ứng dụng rộng rãi trong đời sống như: đo khối lượng của vật, phân phối đều trọng lượng sản phẩm trong các dây truyền tự động hóa, đo trọng lượng xe tải…

2. Cấu tạo và nguyên lý hoạt động

  • Cấu tạo

Loadcell được cấu tạo bởi hai thành phần là: Strain gage và Load. Một loadcell thường bao gồm các strain gage được dán vào bề mặt của thân loadcell. Thân loadcell là một khối kim loại đàn hồi và tùy theo từng loại loadcell và mục đích sử dụng loadcell, thân loadcell được thiết kế nhiều hình dạng khác nhau, chế tạo bằng nhiều vật liệu khác nhau (nhôm hợp kim, thép không gỉ…)

  • Strain gage là một điện trở đặc biệt, có điện trở thay đổi khi bị nén hay kéo dãn và được nuôi bằng một nguồn ổn định.
  • Load là một thanh kim loại có tính đàn hồi.

R = Điện trở strain gauge (Ohm)
L = Chiều dài của sợi kim loại strain gauge (m)
A  =  Tiết diện của sợi kim loại strain gauge (m2)
r=  Điện trở suất vật liệu của sợi kim loại strain gauge
Khi dây kim loại bị lực tác động sẽ thay đổi điện trở
Khi dây bị lực nén, chiều dài strain gauge giảm, điện trở sẽ giảm xuống.
Khi dây bi kéo dãn, chiều dài strain gauge tăng, điện trở sẽ tăng lên
Điện trở thay đổi tỷ lệ với lực tác động.

Thông số kĩ thuật cơ bản:

– Độ chính xác: cho biết phần trăm chính xác trong phép đo. Độ chính xác phụ thuộc tính chất phi tuyến tính, độ trễ, độ lặp.

– Công suất định mức: giá trị khối lượng lớn nhất mà Loadcell có thể đo được.

– Dải bù nhiệt độ: là khoảng nhiệt độ mà đầu ra Loadcell được bù vào, nếu nằm ngoài khoảng này, đầu ra không được đảm bảo thực hiện theo đúng chi tiết kĩ thuật được đưa ra.

– Cấp bảo vệ: được đánh giá theo thang đo IP, (ví dụ: IP65: chống được độ ẩm và bụi).

– Điện áp: giá trị điện áp làm việc của Loadcell (thông thường đưa ra giá trị lớn nhất và giá trị nhỏ nhất 5 – 15 V).

– Độ trễ:hiện tượng trễ khi hiển thị kết quả dẫn tới sai số trong kết quả. Thường được đưa ra dưới dạng % của tải trọng.

– Trở kháng đầu vào: trở kháng được xác định thông qua S- và S+ khi Loadcell chưa kết nối vào hệ thống hoặc ở chế độ không tải.

– Điện trở cách điện: thông thường đo tại dòng DC 50V. Giá trị cách điện giữa lớp vỏ kim loại củaLoadcell và thiết bị kết nối dòng điện.

– Phá hủy cơ học: giá trị tải trọng mà Loadcell có thể bị phá vỡ hoặc biến dạng.

– Giá trị ra: kết quả đo được (đơn vị: mV).

– Trở kháng đầu ra: cho dưới dạng trở kháng được đo giữa Ex+ và EX- trong điều kiện load cell chưa kết nối hoặc hoạt động ở chế độ không tải.

– Quá tải an toàn: là công suất mà Loadcell có thể vượt quá (ví dụ: 125% công suất).

– Hệ số tác động của nhiệt độ: Đại lượng được đo ở chế độ có tải, là sự thay đổi công suất củaLoadcell dưới sự thay đổi nhiệt độ, (ví dụ: 0.01%/10°C nghĩa là nếu nhiệt dộ tăng thêm 10°C thì công suất đầy tải của Loadcell tăng thêm 0.01%).

– Hệ số tác động của nhiệt độ tại điểm 0: giống như trên nhưng đo ở chế độ không tải.

  • Nguyên lý hoạt động:

Một điện áp được cung cấp cho ngõ vào loadcell (2 góc (1) và (4) của cầu điện trở Wheatstone) và điện áp tín hiệu ra được đo giữa hai góc khác.

Tại trạng thái cân bằng (trạng thái không tải), điện áp tín hiệu ra là số không hoặc gần bằng không khi bốn điện trở được gắn phù hợp về giá trị. Khi có tải trọng hoặc lực tác động lên thân loadcell làm cho thân loadcell bị biến dạng (giãn hoặc nén), dẫn đến sự thay đổi về chiều dài và tiết diện của các sợi kim loại của điện trở strain gage -> thay đổi giá trị điện trở -> thay đổi điện áp đầu ra.

Hình ảnh mô tả hoạt động của loadcell:
